iKVM-1100
iKVM-1100
iKVM-1100

iKVM系列-高清视频延长器

轨道交通与工业现场视频延长解决方案


1、全数字，无压缩，光纤高清音频与视频传输

2、支持PS/2键鼠与串口鼠标

3、通过光纤传输，最大80KM传输距离

4、LED状态指示灯对关键参数进行监视

5、支持音频与视频VGA/HDMI传输

6、支持RS232/485通信协议与DC 24V 2A输出

7、先进的自适应技术,无需调节与软件设置,即插即用

8、支持1U上架安装和桌面放置

9、易于集成,易于维护,支持宽温
  • 详细信息
  • 规格参数

高清数字iKVM-1100是QY球友会体育自主研发创新产品之一，是由发送端与接收端，通过光纤传输VGA,HDMI视频信号，音频信号，PS/2,USB键盘和鼠标信号。iKVM-1100使用光纤进行数据传输，可将信号传输距离0～100KM（依据不同光纤模块）。同时，光纤传输具有衰减小、频带宽、抗干扰性能强、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。

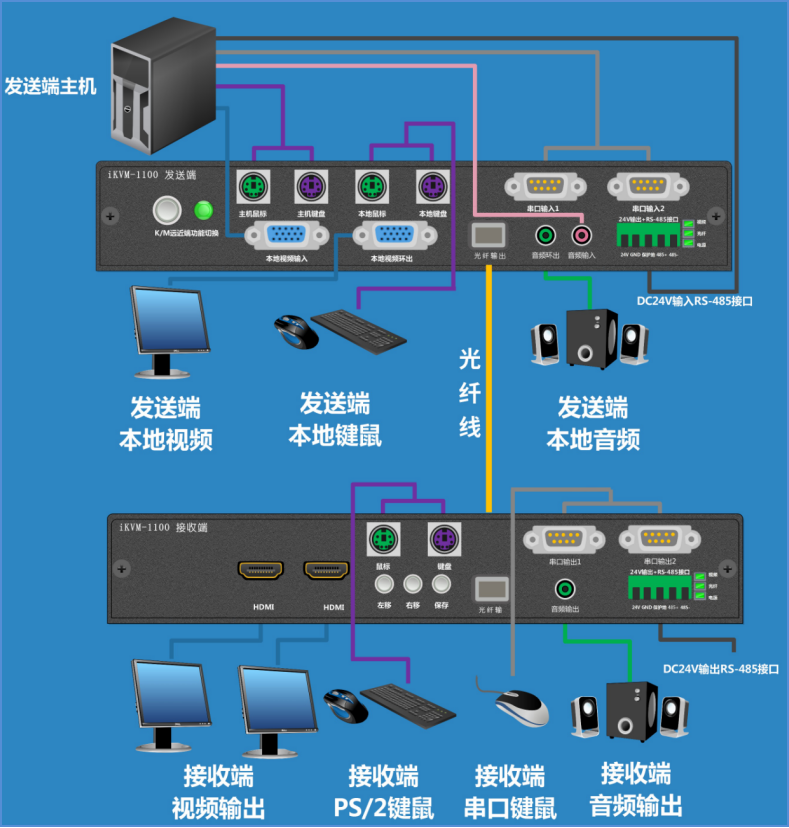

iKVM-1100连接示意图


IKVM-1100

产品规格

规格 参数
发送端 状态指示灯： 视频灯，链路灯，电源灯
开关： 键盘鼠标远近端切换开关
PS/2接口： 本地输入PS/2键鼠接口，本地输出PS/2键鼠接口
光纤接口： LC接口/SC接口
视频输入/输出： VGA本地输入/VGA本地环出
音频输入/输出： 3.5mm音频本地输入/3.5mm音频本地环出
串口： 双DB9公头串口输入
RS232/485通信： 支持RS232/485通信协议；支持DC 24V 2A输出
接收端 状态指示灯： 视频灯，链路灯，电源灯
开关： 显示调整开关（左移，右移，保存）
PS/2接口： PS/2键盘鼠标接口
光纤接口： LC接口/SC接口
视频输入/输出： 双HDMI视频输出
音频输入/输出： 3.5mm音频输出
串口： 双DB9公头串口输出，支持串口鼠标
RS232/485通信： 支持RS232/485通信协议DC 24V 2A输出
传输距离 传输距离： ≤80千米（由光模块决定传输距离）
显示 支持分辨率： 640*480/800*600/1024*768/1280*1024/1680*1050/1920*1080
工作环境 工作温度： ﹣25°C~﹢70°C
震动冲击： IEC 60068-2-6 1Grms
储藏温度： ﹣30°C~﹢80°C
湿度： 0~95% RH 无凝结
外形尺寸 单模块尺寸： 291.2L*187.4W*42.6H(mm)
1U整箱尺寸： 291.2L*435W*46H(mm)
重量 整机重量： 7.7Kg
电源 接口： 国标C13插座
交流输入： 110V/220VAC±20% 频率47-63Hz
功耗： ≤20W （发送端，接收端各10W）
环境支持 操作系统： 支持DOS/WinXP/Win7/Win10/LNUX，底层硬件传输，即插即用，无需驱动
恢复与重启 断电自动恢复 支持断电自动恢复功能
安装方式 发送端： 1U上架式
接收端： 1U上架式、（可定制选配桌面式）

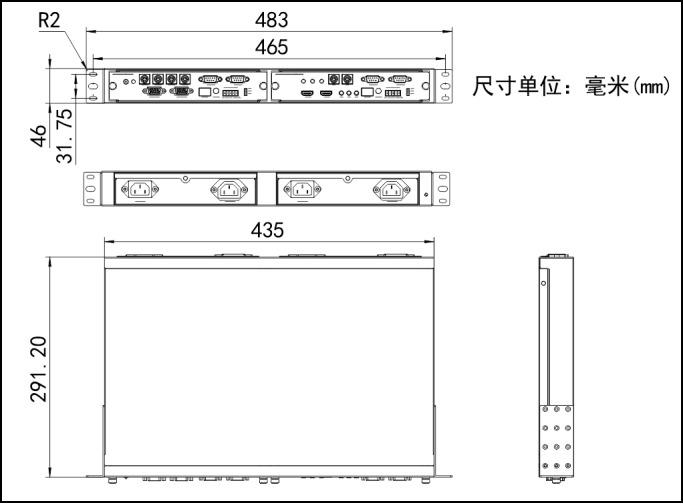

iKVM-1100结构尺寸图


IKVM-1100


包装清单

产品型号 说明
iKVM-1100 1台
发送端配线包 1个
接收端配线包 1个


订购信息

产品型号 说明
iKVM-1100 单发单收配置：1个发送端模块+1个接收端模块，课更换光模块（LC&SC可选）默认LC接口（每套配2个20Km的光模块）


配件

名称 说明 数量
发送端配线包 光纤跳线 双头LC接口 10米 1
PS/2线 公-公 1.8米 2
VGA线 公-公 1.8米 1
串口线 母头-母头 1.8米 2
3.5mm音频线 公-公 1.8米 1
接收端配线包 国标C13电源线 1.8米 1
